製品概要
Product Overview
床暖房用コントローラーは、電気式床暖房システムのヒーター温度やターマーなどで制御する装置です。現在、4種類のコントローラーを用意しております。
取扱説明書のダウンロード
特徴
Feature
- 床仕上げ材質やご使用の形態により、温度やタイマーのどちらかで制御するのかを選択可能
- 床暖房の運転に必要な設定値を記憶できるので、毎回の設定が不要
- 設定温度の変更は、本体表面から簡単に設定可能
製品写真とエラー表示
Photo & Error
UTH-SJP
| E0 | 原因：センサー断線 |
|---|---|
| ES | 原因：センサー短絡 |
| 0Ht | 原因：温度過昇 |
液晶表示
左：温度制御型／右：通電率型

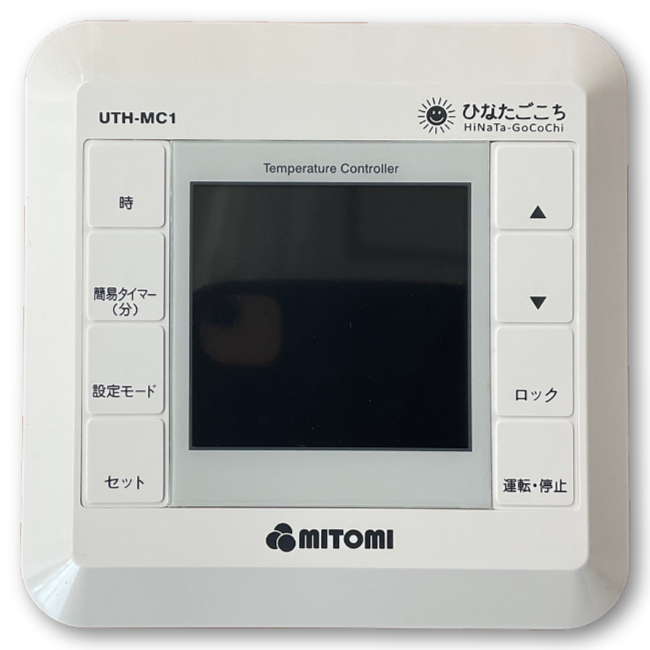

UTH-MC1（温度制御型／通電率型）
| E0 | 原因：センサー断線 対応：センサー交換 |
|---|---|
| ES | 原因：センサーショート 対応：センサー交換 |
| R0 | 原因：リレーオープン 対応：製品交換 |
| RS1 | 原因：CH1のリレーショート 対応：製品交換 |
| RS2 | 原因：補助出力のリレーショート 対応：製品交換 |
| 0Ht | 原因：回路保護用コントローラー内部センサーの加熱感知（80℃以上） 対応：電源を切ってから5〜10分後に再起動しても正常動作しない場合は製品交換 |
| RtH | 原因：リレー加熱の時の温度ヒューズ断線（115℃以上） 対応：製品交換 |
液晶表示
左：温度制御型／右：通電率型

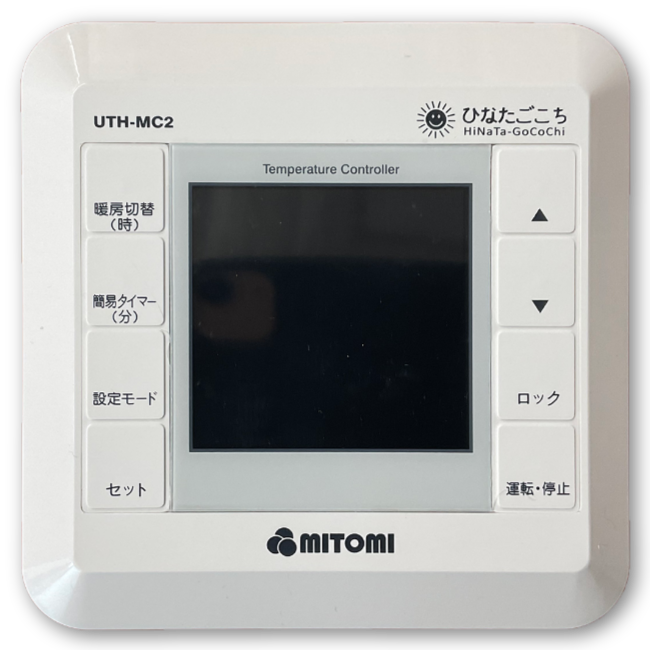

UTH-MC2（温度制御型／通電率型）
| E01 | 原因：CH1のセンサー断線 対応：センサー交換 |
|---|---|
| E02 | 原因：CH2のセンサー断線 対応：センサー交換 |
| ES1 | 原因：CH1のセンサーショート 対応：センサー交換 |
| ES2 | 原因：CH2のセンサーショート 対応：センサー交換 |
| R01 | 原因：CH1のリレーオープン 対応：製品交換 |
| R02 | 原因：CH2のリレーオープン 対応：製品交換 |
| RS1 | 原因：CH1のリレーショート 対応：製品交換 |
| RS2 | 原因：CH2のリレーショート 対応：製品交換 |
| 0Ht | 原因：回路保護用コントローラー内部センサーの加熱感知（80℃以上） 対応：電源を切ってから5〜10分後に再起動しても正常動作しない場合、製品交換 |
| RtH | 原因：リレー加熱の時の温度ヒューズ断線（115℃以上） 対応：製品交換 |
HAMI
| C01 | 警告内容：コントローラーの交換促し 判定条件：ヒーターA面またはB面の1回路あたりのリレーON回数が10万回に達した場合 制約動作：なし |
|---|---|
| C02 | 警告内容：電源基板温度（PoW）高温 判定条件：モニターグループ電源基板温度（PoW）＞50℃の場合 制約動作：ヒーターリレーOFF |
| C03 | 警告内容：内部電源温度（PVI）高温 判定条件：モニターグループ電源基板温度（PoW）＞50℃の場合 制約動作：ヒーターリレーOFF |
| C04 | 警告内容：内部電源電圧（P0）高温 判定条件：内部電源電圧（P0）＜8.04V-15％の場合 制約動作：ヒーターリレーOFF |
